中國質量新聞網訊 在我們生活的城市里有成千上萬臺工業設備，這些“大家伙”一旦“生病”，將會面臨高昂的維修費用，設備配套的生產線停止運行會帶來巨大的經濟損失，更有甚者會產生安全生產事故，威脅到人身安全。

工業設備也要做“體檢”

在工業設備領域，工業“醫生”們通過一些技術手段或輔助儀器來對設備“查體”，利用物質的聲、光、磁、電等特殊性質，檢測物體內部及表面的結構、性質、狀態，找到缺陷的類型、數量、形狀、位置、尺寸、分布及其變化，并根據檢測結果制定應對措施，業內稱這種方法為無損檢測。

工業檢測和醫學檢驗的淵源

現代無損檢測手段很多都是從醫學檢驗發展而來，其中最主要的兩種內部缺陷檢測手段：超聲檢測和射線檢測，就是由B超和X光發展而來。

超聲檢測

原理：利用超聲波在物體內部傳輸，遇到缺陷或分界面時，一部分聲波產生反射，接收器對反射波進行分析，就能精確地測出缺陷，并能顯示缺陷的位置和大小，測定材料的厚度。

B超

能看清人體器官的組織結構

工業超聲檢測

能顯示工業設備內部的不連續

工業超聲檢測分為傳統A超（UT）、超聲相控陣（PA）、超聲衍射時差法（TOFD）、電磁超聲（EMAT） 等。當然，準確分析超聲反饋的數據、畫面代表的意義，判定異常區域，靠的是工業“醫生”們的豐富經驗。

射線檢測

原理：利用X射線穿透物體，在不同材質或密度的物質中，X射線衰減程度不同，當工件局部區域存在缺陷時，缺陷部位將改變物體對射線的衰減，引起透射強度的變化。利用膠片感光或探測器接收透射的射線成像，檢測透射線的強度，就可以判斷工件中是否存在缺陷及其位置、大小。

X光

能反映骨骼損傷狀況

工業射線檢測

缺陷區域的X射線穿透強度異常，能反映在膠片或者數字圖像中

隨著科學技術的發展，衍生出一系列如平板探測器DR檢測（類似于醫學DR檢測，成像結果為二維圖像）、CT檢測（類似于醫學CT，成像結果為三維圖像）、中子射線檢測等射線檢測新技術，大大提高了檢測精度。

微米級“錙銖必究”

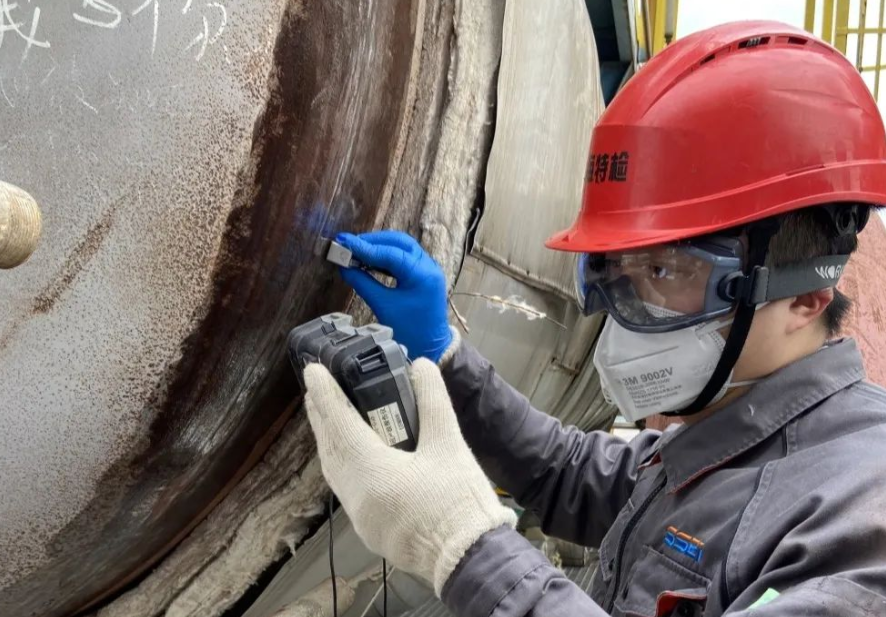

咦，這位小哥拿著小機器磨這個罐子，是在拋光嗎？

他這是在打磨、耦合的基礎上，給這臺承壓罐（鍋爐汽包）做“B超”（超聲波無損檢測）呢，檢測焊縫內部是否存在缺陷。

去年體檢醫生說有脂肪肝，這位小哥可以用他的機器給我做下B超看看嗎？

不可以。工業產品的材料成分與人的身體組織千差萬別，相關的儀器設備、檢測工藝和要求自然不一樣。大多數工業設備無損檢測對精度的要求都要高于醫學檢驗。毫米甚至微米級的設備缺陷漏檢，就有可能在使用過程中引起安全事故。超聲、射線檢測精度可以輕松達到0.1mm以內，另外還有一些磁粉、滲透等表面、近表面缺陷檢測手段，它們的檢測精度也是微米級的。

2021年10月下旬，上海市特檢院一無損檢測小組在某石化企業鍋爐檢驗過程中，陸續發現5處超標缺陷，且大多為存在嚴重隱患的裂紋類缺陷，這些小至一兩毫米的缺陷，如被忽略很有可能引起嚴重的安全生產事故。

工業設備定期做好隱患排查、日常做好維護保養尤為重要。有這群工業“醫生”定期上門給大家伙們做“體檢”，安全生產就可以放心啦。（來源：浦東市場監管）
