近日，作為地下工程領域優質系統服務商，中科建通深入多個地鐵車站，在不同滲漏水工況下進行組合探測試驗，實現精準定位滲漏水點“病灶”，有效提高治理精度、效率和成效，成功破解地鐵車站滲漏水治理難題。

1、難題概況

地鐵車站發生滲漏水后，由于受到裝修層、乘客安全出行及列車運營等因素限制，治理團隊很難較快找到滲漏水點，也就無法確定匹配的治理工藝和治理材料。因此，很多地鐵維保人只能依靠表象病害進行盲目治理，從而走進了“哪漏治哪”、“漏了治，治了漏”的怪圈，消耗了大量的人力物力，卻無法對滲漏水做到標本兼治。

2、綜合調研

現有的規范檢測方法和檢測對象工況比較單一，不適合部分車站的復雜情況——有些針對結構缺陷檢測，專門或包含滲漏水檢測的規范較少。因此，有必要研究一種對地鐵車站滲漏水點的組合探測方法，滿足治理前檢測的需求，以確定病害位置，實現精準注漿。通過國內外方法和設備的調研，結合本試驗的目的和特點，選出適合本試驗的結構表面滲漏點探測方法——紅外熱像法和滲漏巡檢法及其組合。

3、探測原理

紅外熱像法探測原理

墻面上有滲漏的含水區域溫度，與完好的不含水區域溫度有所差異。紅外熱成像儀能將物體發出的不可見紅外能量，轉變?yōu)榭梢姷臒嵯駡D。探測人員根據物體表面的溫度場分布狀況所形成的熱像圖，能直觀地看到材料、結構物及其結合面上存在的不連續缺陷，并發現空鼓滲漏區域。

圖：紅外熱像法探測

滲漏巡檢法探測原理

滲漏巡檢儀的原理是電阻抗原理。當儀器接觸到受潮區導電層時，電路接通發出聲音和視覺信號。本方法適用于隱蔽滲漏的情況，能準確查找面滲區域的滲漏點。已發生大面積滲漏或積水的工況不適用。

圖：滲漏巡檢法探測

工業內窺鏡

針對裝修層的位置發生的滲漏，在無法直接觀察滲漏點情況時，如不能拆除裝修層，可用工業內窺鏡觀察。內窺鏡自帶光源，能360°旋轉攝像頭，能在密封空腔內觀察內部空間結構與狀態，以及遠距離觀察與操作，并能拍照及錄像保存資料。

4、組合探測方法

為了進行精準探測滲漏水點的試驗，我們把地鐵車站常見的滲漏水病害分為地面返水、側墻面滲、電梯井積水三大類，并細分為無裝修層側墻面滲、濕貼裝修層地面返水、無裝修層地面返水、干掛裝修層側墻面滲、直梯井積水等五類病害工況。通過現場試驗驗證，總結出五類結構表面滲漏水點精準定位的組合探測方法。

5、技術路線

滲漏治理前，我們一般先根據工程經驗初步排查滲漏點及滲漏水病害類型，再用組合探測精準定位滲漏水位置，確定滲漏水病害類型。針對表面滲漏點探測，我們總結出無裝修層滲漏水病害組合探測、有裝修層滲漏水病害組合探測兩種技術路線。

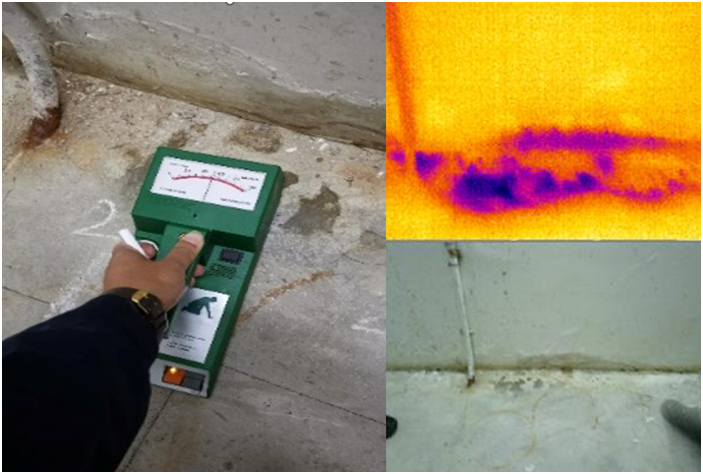

圖：無裝修層滲漏水病害探測

無裝修層滲漏水病害探測

地鐵車站通道出現地面返水病害，沒有裝修層、表面無水，我們可以采用紅外檢測儀+滲漏巡檢儀的組合探測，精準查找地面內部滲漏水點。

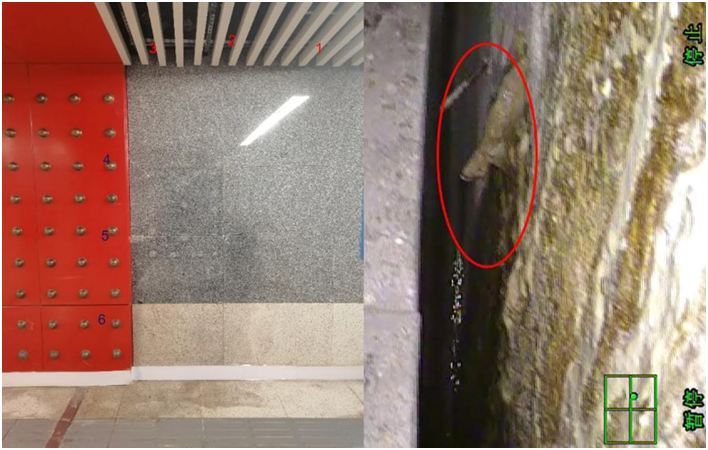

圖：有裝修層滲漏水病害探測

有裝修層滲漏水病害探測

地鐵車站通道出現側墻滲漏病害，因側墻上有干掛裝修層，無法直接觀察滲漏水點，這時可以采用工業內窺鏡+自研攝像系統來查找滲漏水點。

6、關鍵技術

需要注意的是，使用視頻成像技術探測干掛裝修層背后表面滲漏水點，要重點突破分塊分區視頻成像和圖像拼接技術。如果用內窺鏡+自研攝像系統，無法單次全景拍攝表面滲漏情況，可以對滲漏區域分塊分區拍攝，再利用軟件將圖像拼接合并成完整的檢測區域圖像，實現滲漏水點精準定位和病害類型判斷。

7、研究結論

（1）表面滲漏點查找方法中，紅外熱像法在滲漏初期滲漏水與環境溫差較大，滲漏點一直保持與環境有一定溫差（大于0.08℃）的情況下，尋找滲漏點效果明顯；

（2）滲漏巡檢法能檢測0~10cm深度的含水情況，對含水區較為敏感，檢測較準，但該方法要求檢測表面平整且表面不能積水；

（3）裝修層背后滲漏水點組合探測裝置，能快速定位及識別裝修層背后滲漏水點。

8、應用價值

組合探測精準定位滲漏水點，有利于地鐵車站的滲漏水治理，減少了盲目打注漿孔對混凝土本身的破壞。更重要的是，基于滲漏水點探測結果，可以選擇匹配的系統治理工藝、治理材料進行精準治理，能有效提高治理質量，降低復漏率，實現標本兼治和綜合控制成本的目標。
